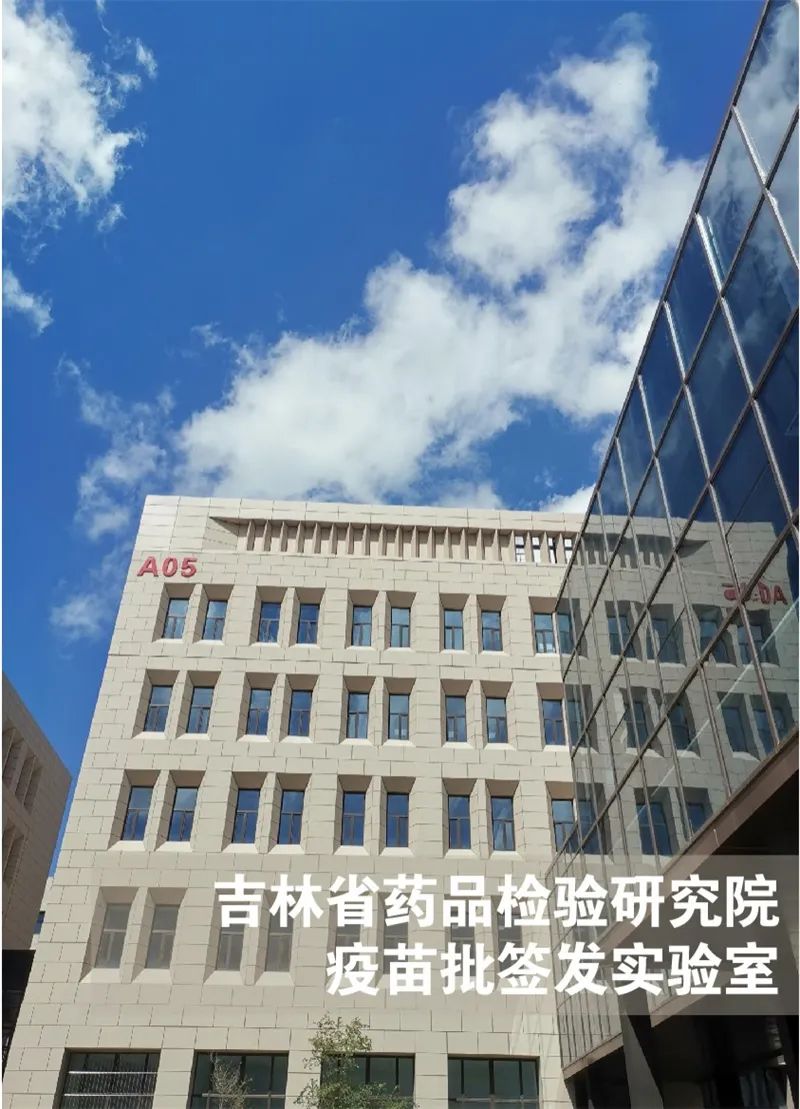

吉林省藥品檢驗研究院
疫苗批簽發實驗室
中科設計建筑五所作品
科/學/設/計/設/計/科/學
01
項目背景
Project Background
吉林省藥品檢驗研究院始建于1953年，是國家藥品監督管理局授權的生物制品國家批簽發院所之一，承擔東北三省、內蒙地區的血液制品批簽發檢驗及轄區內授權疫苗品種的批簽發檢驗工作。作為國家藥品監督管理局和海關總署批準的口岸藥品檢驗機構之一，承擔進口藥品及進口藥材檢驗，是吉林省藥品、藥用輔料和藥品包裝材料最高檢驗和仲裁機構。吉林省藥品檢驗研究院 疫苗批簽發實驗室項目將助力其高質量發展、服務藥品監管和醫藥產業高質量發展的能力，為吉林省“醫藥強省”建設貢獻更多藥檢力量。
中科院建筑設計研究院有限公司通過對處理復雜實驗平臺的科研實驗室設計，將“科學設計，設計科學”理念融入每個科研實驗室建筑設計的每一個細節中。
▲A02樓正立面
▲有機連接
02
項目概況
Project Survey
本項目為吉林省藥品檢驗研究院北湖疫苗批簽發實驗室，位于吉林省長春市長春新區的亞泰國際醫藥健康產業園內，共包含A02科研實驗主樓、A02實驗樓、A05行政樓三個建筑單體，各樓宇之間空間功能明確。采用多中心功能布局，協調統一各樓宇之間的功能需求。并通過連廊組織各樓之間的科研交流工作。通過連廊將獨立的三棟樓組合為統一的檢驗檢測園區，通過半圍合空間營造開放包容、公正嚴謹?shù)目蒲?、?shí)驗、檢測、辦公氛圍。
03
工藝先行 科學設計
Process oriented scientific design
在科研實驗建筑中，平面及剖面空間的服務空間組織非常突出，如單元式或集中式的實驗區“被服務空間”往往需要大量的空調機房、管道夾層等“被服務空間”提供動力支持，二者無論從平面還是剖面皆占有較大比例，這充分體現了科研實驗建筑空間布局中功能理性的設計導向。合理的實驗分區、潔污流線是實驗室設計的前提。
只有工藝先行才能保證科學設計。只有保證各類專項實驗室設計的專業性才能確?？蒲袑?shí)驗樓整體的有效運行。
通過對藥檢院九大科室的主要需求進行系統梳理，初步設計方案、各層功能平面及流線組織如下圖：

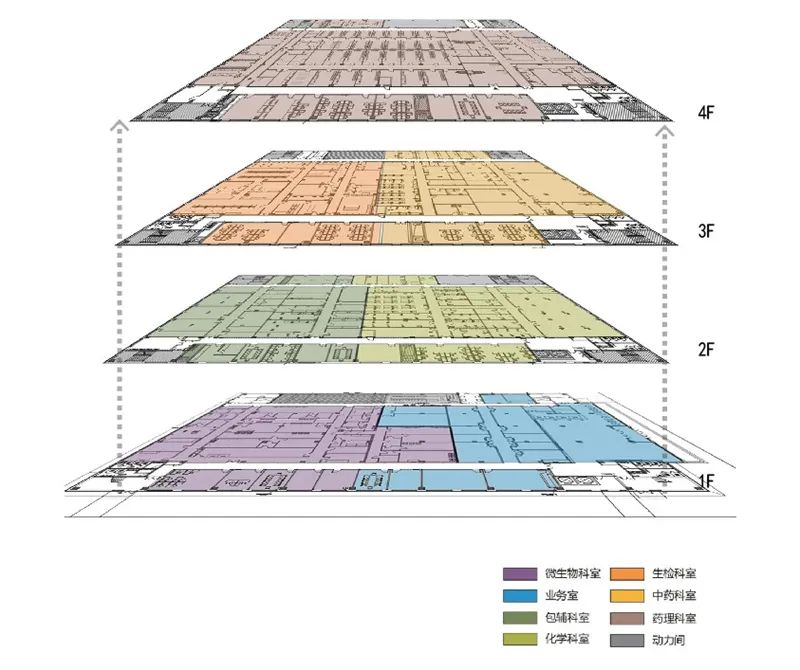

▲A02實驗樓實驗功能分區

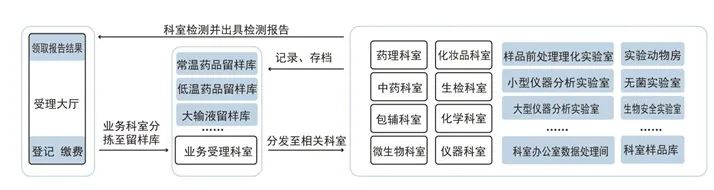

▲藥品檢測系統流程圖
微生物科室檢測實驗區 · GMP標準無菌實驗室
微生物實驗室主要為無菌實驗室及P2檢測實驗室，對此設計團隊提出新型節能實驗室設計方案，對各類實驗室實行獨立風機控制，一則滿足各個實驗室的潔凈獨立送排風需求，另外也可以實現獨立控制靈活關停，對不使用的實驗單元模塊進行單獨控制或夜間低能效模式設計。無菌實驗操作區按照GMP及《中國藥典》需求嚴格設計，確保送檢樣品檢測結果的嚴謹性。

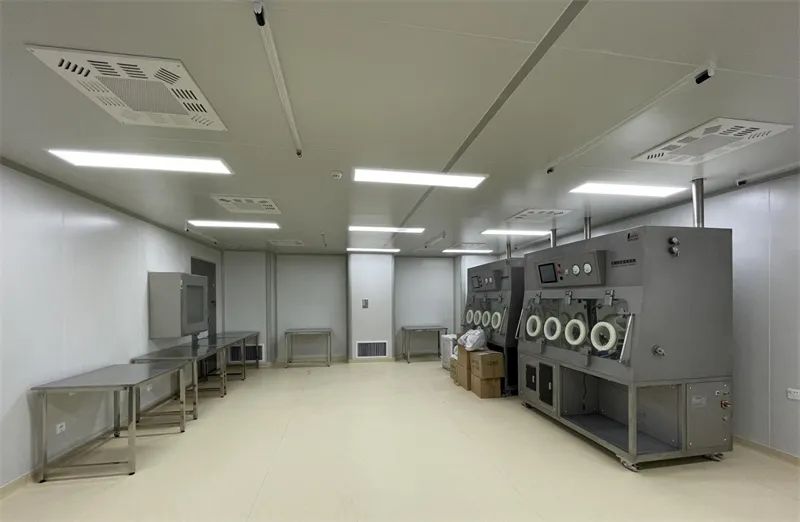

▲無菌操作間

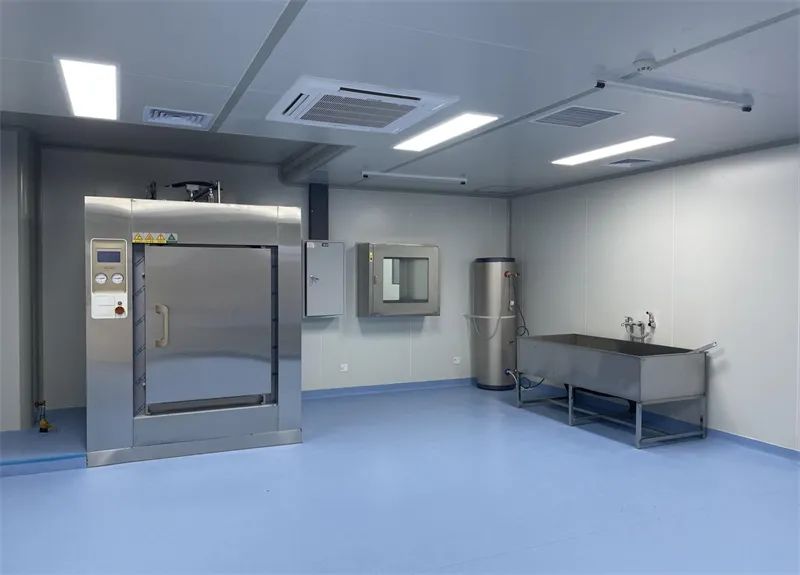

▲無菌準備間
化學科室檢測實驗區 · 變風量通風系統控制
大型理化實驗室空間是化學檢測實驗的核心區域，本次設計每個模塊單元包含至少16臺通風櫥，該部分通風櫥的運行效率是設計的一個重點難點，我們從排風柜變風量控制、實驗室壓力控制、風機變頻控制原理出發，最終實現理化實驗室通風系統的變風量控制、實驗室環境安全、高效節能的設計目標。
▲大理化實驗室
包材與輔料科室檢測實驗區 · 恒溫恒濕精密控制
團隊工藝設計除滿足恒溫恒濕實驗房間工藝需求如通風地面、溫濕度控制儀外，同時通過專用恒溫恒濕空調機組對房間溫濕度及偏差進行精準控制。最終可達到實驗室溫度24度（±2以內）相對濕度50%（±2以內）的設計標準。
▲精密控制恒溫恒濕實驗室
生檢科室檢測實驗區 · 加強型P2設計
P2實驗室的設計類型較為多樣，可根據各科室的實驗需求進行正壓或者負壓設計。實驗室為疫苗生物檢品的定向檢測，團隊參照加強型醫療BSL-2實驗室標準對實驗室高標準設計，確保疫苗檢測結果公正嚴謹。
▲P2操作間
中藥科室檢測實驗區 · 毒麻檢品的安全處理
中藥實驗室包含較多通風櫥，其檢測內容也包含較多毒性、農殘、氮測定、黃曲霉素、毒麻品等內容，科室對通風櫥的需求量較大，大部分實驗必須在通風櫥內完成。設計團隊通過對多通風櫥系統的處理，部分通風櫥實現了抗酸堿腐蝕，全排風效果。本科室工藝設計應確保實驗室應有良好的通風系統，包括通風柜、通風罩或局部通風裝置，以及足夠的排風設施，確保有害氣體和微粒被有效排出。避免對實驗人員造成安全威脅。
▲中藥科室理化實驗空間
藥理科室試驗檢測區 · 疫苗檢測動物房
本項目藥理室包含4000平方米動物房；動物房環境與等級分別為正壓屏障環境、負壓屏障環境、普通環境。其中負壓ABSL-2實驗動物房具有一定的感染動物風險，團隊設計除滿足實驗屏障要求外，同時兼顧生物安全防控需求（設計標準按ABSL-3），該動物房同樣為疫苗檢品的定向?qū)嶒?yàn)室，我們從潔污分流、可持續節能、風險控制多方面確保實驗室的疫苗檢測結果公正嚴謹。
▲普通環境 兔飼養實驗室
▲普通環境熱源室
▲ABSL-2 負壓屏障動物房操作間
▲ABLS-2 負壓屏障動物房洗消間
大型儀器科室檢測實驗區 · 人機分離與防爆設計
儀器科室的工藝設備條件較復雜，有冷卻水和各種氣體供應，包括真空、壓縮空氣、氣體保護、漏電保護等。設計團隊采用更加安全人性化的人機分離模式，確保大型分析儀器的合理使用及實驗人員的安全操作。同時大型儀器的氣體供應中，獨立可燃性氣體氣瓶間的防爆也是設計的重點之一。而原子吸收實驗室則采用多元防爆措施，如防爆燈、氣路監控、防爆電源電表箱等。

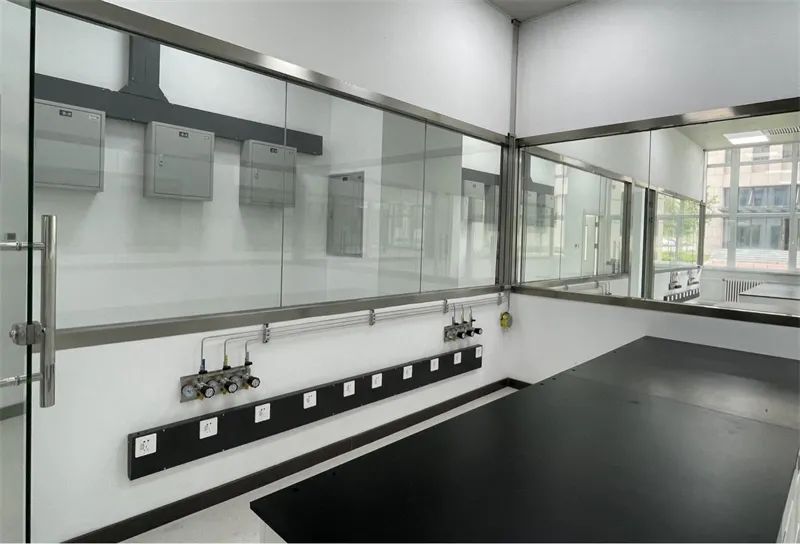

▲ICP-MS儀器室
▲原子吸收儀器室
化妝品科室檢測實驗區 · 多功能實驗區整合
化妝品科室主要任務是對化妝品中的成分、理化指標、微生物等進行檢測，以確保產品符合國家和行業標準，并保證消費者的安全和權益。化妝品科室位于A04實驗樓，配套較為齊全的理化實驗室、儀器室、檢品耗材庫等。設計滿足化妝品全品類抽檢實驗需求。
▲大理化空間
▲儀器檢測室
業務室受理大廳 · 專業庫區保藏設計
業務室為藥檢院的受理窗口，主要為業務受理及檢品保藏功能區域，具有較多專業型庫區。設計團隊對受理大廳的精裝設計體現國家級藥監仲裁機構的公正科學嚴謹性，同時兼顧送檢人員及受理人員的合理流線組織。通過對藥品保藏需求的研究，工藝設計設計多種專業型庫區，包含大輸液庫、常溫庫區、低溫庫區、毒麻品庫區、疫苗專用冷庫、檔案室、進口留樣庫等，確保每次留樣可溯源及藥品保藏的還原性。
▲藥檢院業務科室受理大廳
▲疫苗檢品專用冷藏庫
交往空間與科研共享 · 開放靈活高效
在A02科研實驗主樓與A05管理樓、A04科研實驗樓與A05管理樓之間設置開放共享科技連廊，可用于院內員工鍛煉、健身活動區。在嚴寒地區冬季可實現較好的戶外健身、聯誼、科研交流等。同時可將各樓的大型實驗儀器進行科研共享，提升其開放包容共享、靈活性、流通性及檢測效率。

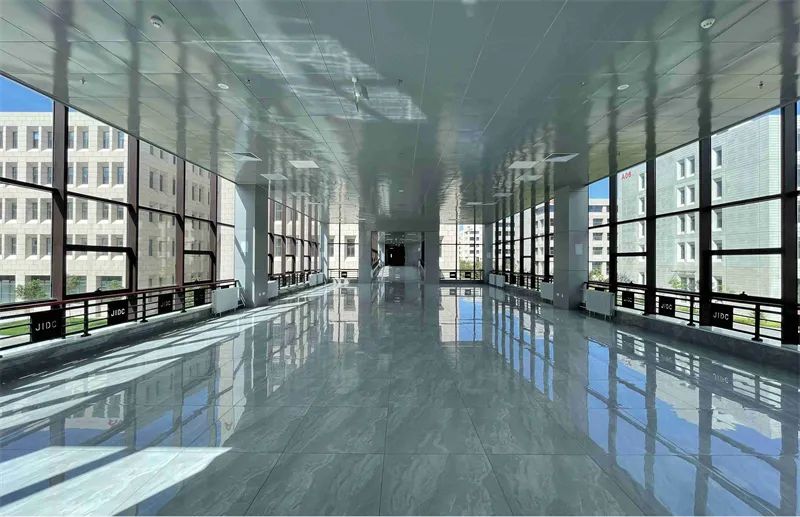

▲連廊
▲連廊與園區圍合空間
04
項目信息
Project Information
項目名稱：吉林省藥品檢驗所疫苗批簽發實驗室建設項目
項目類型：科研實驗建筑
項目地點：吉林長春·亞泰生物醫藥科技園
總建筑面積：21611.42㎡
建設單位：吉林省藥品檢驗研究院
施工單位：大連億通建設集團有限公司
設計單位：中科院建筑設計研究院有限公司（建筑五所）
設計單位網站：https://www.adcas.cn/
項目總負責人：孫建新
實驗室專項總負責人：汪國順
工藝全過程設計：賈麗君 岳毅男
建筑設計：何立業 賈麗君
結構設計：劉英 陳剛
機電設計：孟慶宇 張晉波 李欣
精裝設計：苑蕾 張?chǎng)?/p>
BIM設計：蔡睿佳 王博
設計時間：2020.7~2021.5
竣工驗收：2024.10
稿件撰寫及攝影：賈麗君
