01
項目背景—區位優勢與產業機遇的深度融合
在“雙碳” 目標的大背景下，新型儲能產業作為新能源產業的“動力引擎”，是實現“雙碳”目標的重要支撐力量，應用前景廣闊。珠海高新區把握產業發展的機遇，積極構建產城一體的新型產業新社區，并將新能源的相關產業納入“3+3+1”現代產業體系。大灣區新型儲能生產基地項目積極踐行工業上樓理念，基于儲能產業生產工藝進行空間載體的定制化設計，致力打造儲能行業的 “超級工廠”，助力珠西科學城高質量發展。
本項目坐落于珠江口“黃金內灣”西岸，地處珠海市“東大門”——珠西科學城核心區域的高新區，區位和交通優勢顯著，隨著廣珠澳科創走廊的建設，進一步帶動產業集聚發展，科技創新升級。

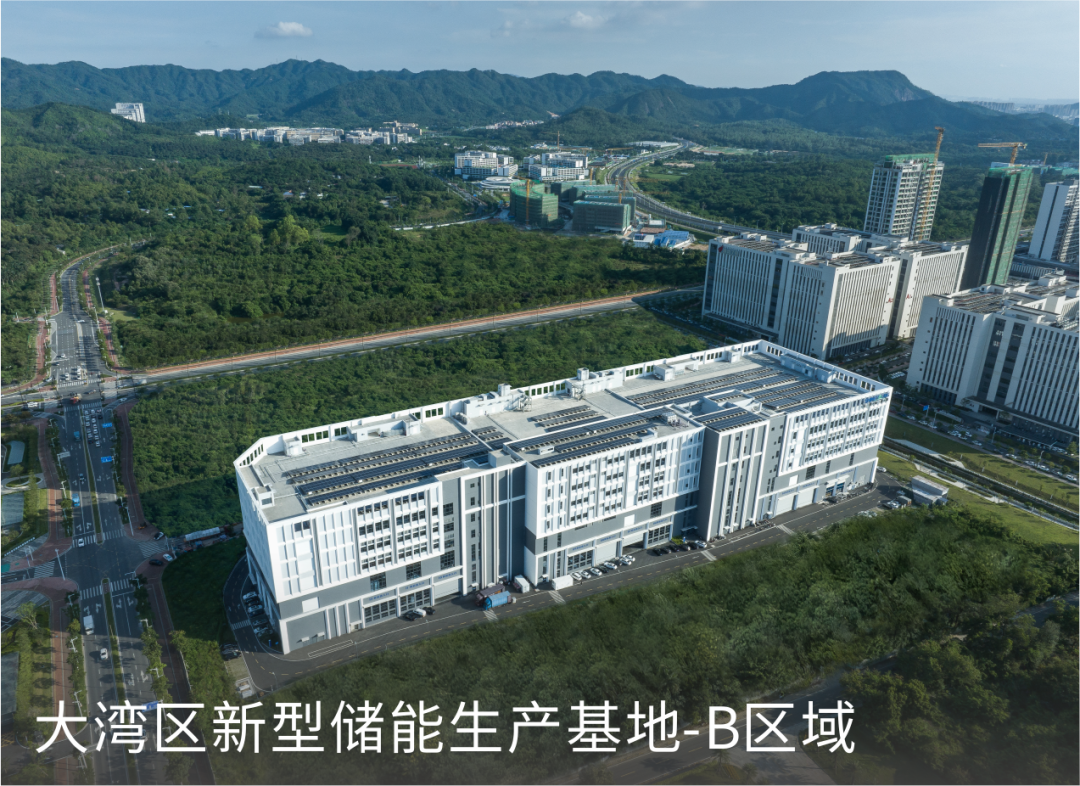

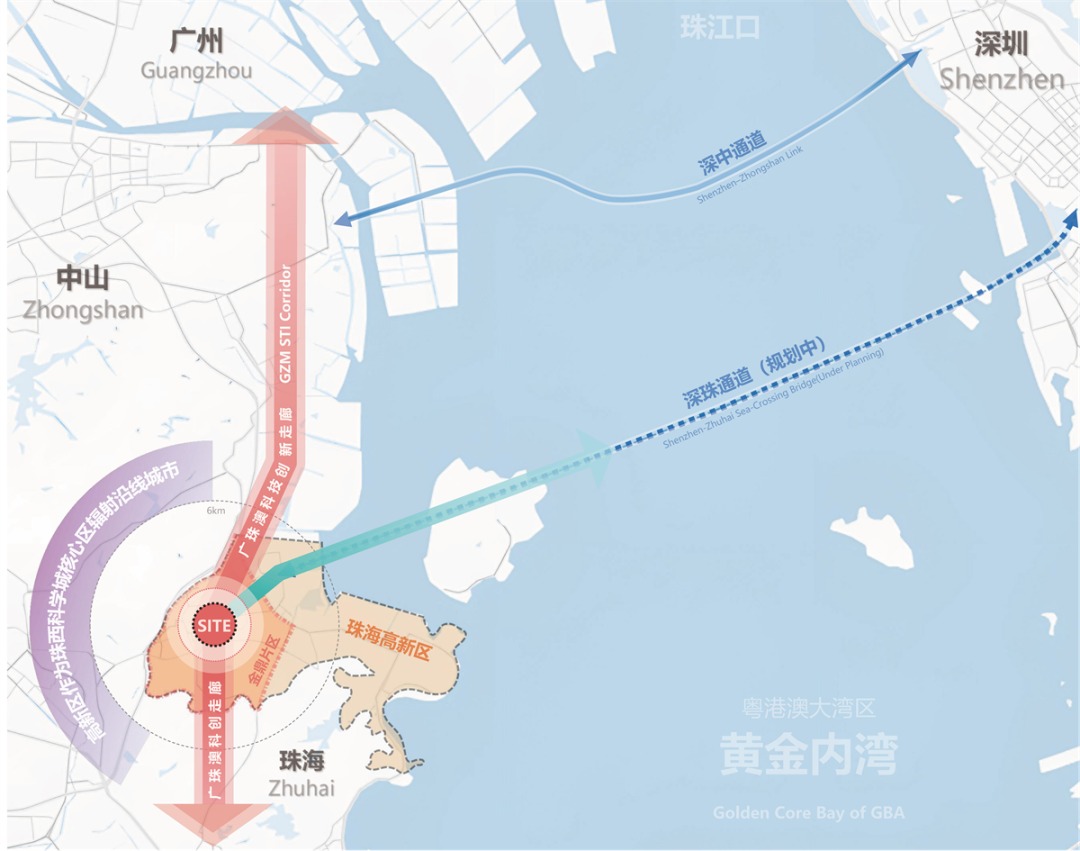

#1 項目區位圖
02
工藝解讀—定制化空間與高效物流的協同運作
2.1 儲能工藝
本項目生產工藝專注于電池檢測與化成設備、PCS系統以及充換電站設備的研發與生產，在新型儲能產業領域具有一定的代表性與普適性——其主要工藝流程從電芯化成與分容開始，經過電池簇封裝與測試、PCS 組件裝配，最終完成儲能柜整體測試與系統調試。
2.2 功能布局
根據生產工藝要求，采用 “工業上樓” 模式，將五大功能區按樓層進行分層布局，其中一層為總裝區，承擔產品總裝、測試及化成工作，二、三層分別為線束與運動機構生產區，負責相關部件的加工、組裝及校驗， 四層為電源模塊生產區，聚焦PCS組件裝配，以及GAN的生產與測試，五層為倉儲物流區，規劃包含備料、儲存、待檢區域及物流通道 。
#2 各層功能空間
2.3 空間特征
建筑空間基于工藝需求量身訂制，相較于傳統的標準廠房，展現出四大獨特空間特征：
a. 大平面：廠房平面尺寸249.1m（長）*72.3m（寬），在生產主層規劃了長度分別為141m、154、212m的三條生產線，充分滿足大規模生產的需求。

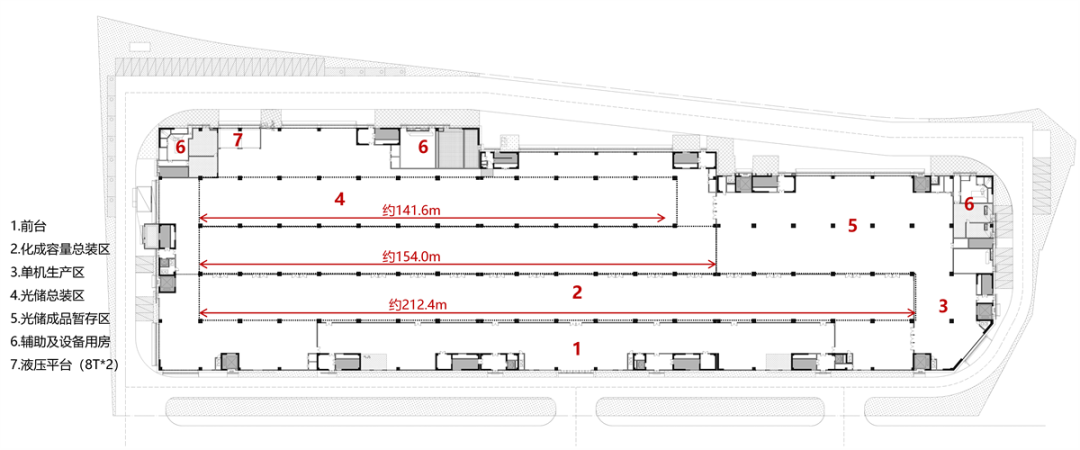

#3 首層平面圖
b. 高凈空：首層生產主層層高12m，精準規劃生產凈高、桁吊、設備層與檢修層、結構高度，為各類生產設備的安裝與運行提供充足空間。
c. 高承重：在一層桁吊區域設置了載重45噸的牛腿，不僅能滿足本項目企業的生產需求，還能高度適配其他智能制造行業，提升廠房的通用性。
d. 長柱跨：基于設備尺寸和物流通道的最小要求，采用14.2mx11.8m柱網模數化布置，確保生產通道凈寬≥12米，為物料運輸和設備移動提供寬敞便捷的空間。
2.4 立體物流
由于儲能設備體積和重量都很大，對水平和垂直交通運輸工具的荷載能力提出了較高要求，項目在物流設計上，以叉車搬運作為水平運輸主要方式，以液壓升降平臺和貨梯作為垂直運輸主要方式，構建起高效的立體物流體系。
a、水平交通：1~5層采用 “主通道 + 專用道”叉車通道模式，形成集群作業路線，有效保障原料、半成品水平運輸連續無折返，大幅提升運輸效率。6層設置AGC物流通道，實現物流智能化、自動化高效運行。

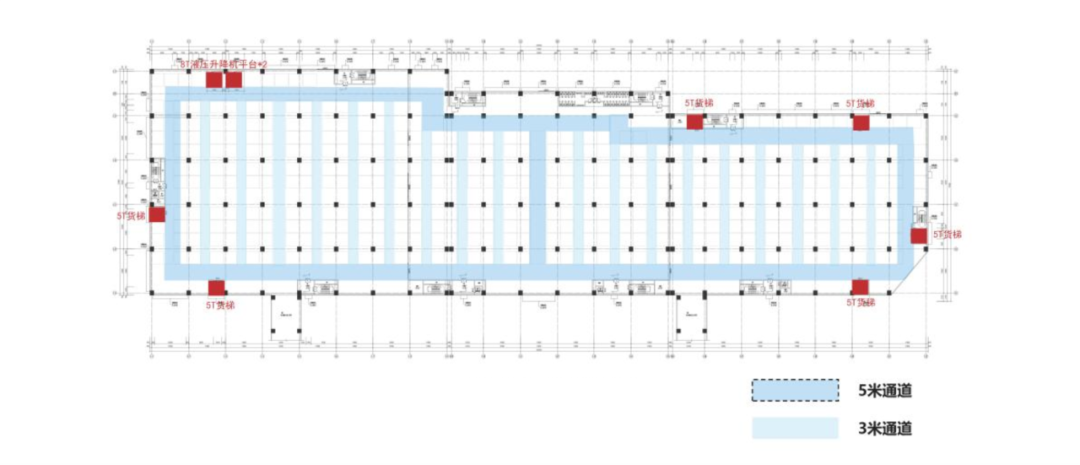

#4 標準層物流通道示意圖
b、垂直交通：垂直交通設計構建起 “立體運輸網絡”。項目設置了6組載重5噸的垂直貨梯、2組8T的液壓升降平臺、以及每層預留3個設備吊裝口，將各樓層生產單元緊密連接，實現設備、物料的垂直轉運，確保各樓層生產環節的順暢銜接。

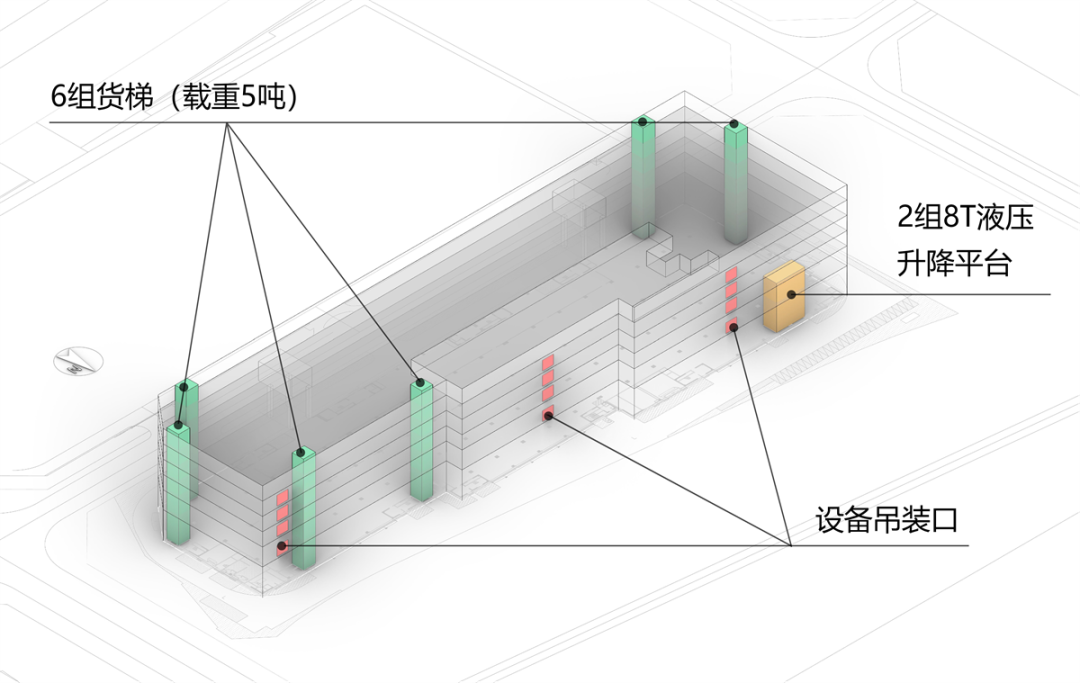

#5 垂直貨運交通示意圖

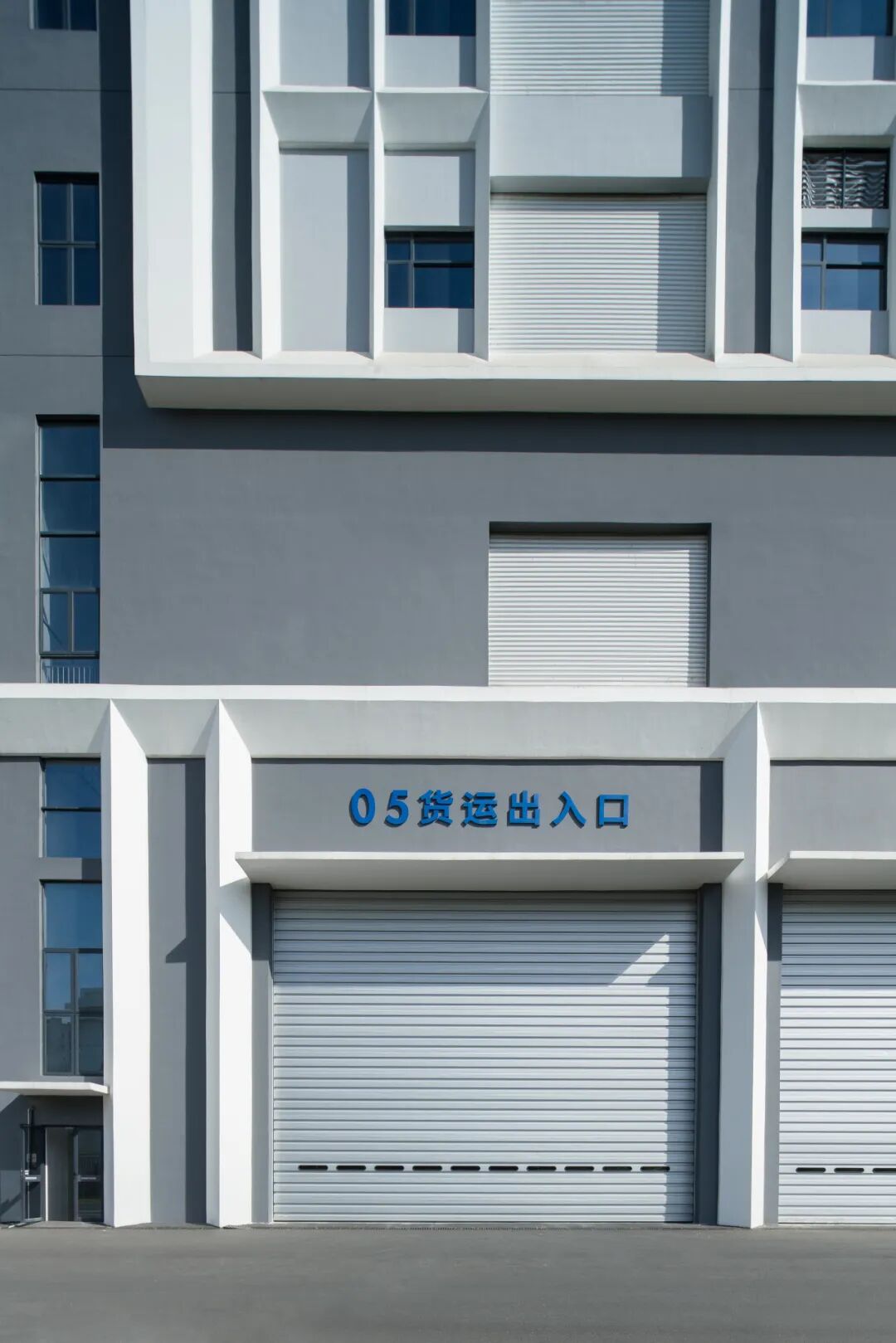

#6 貨運和吊裝口實景圖
03
建筑設計—巨構體量與模塊立面的有序結合
3.1 建筑巨構，儲能方艙
項目所在的高新區金鼎片區，上位規劃以“產業新社區”為核心理念，通過探索構建城市社區新形態的路徑，打造產城融合示范區，作為首個呈現的產業新社區，在香山路近3km的范圍內，集中布局了智能制造、新能源以及生物醫藥三大產業組團，以高品質產業建筑重塑片區門戶形象。
本項目地處產業新社區的核心位置，平面尺寸達249.1m（長）*72.3m（寬）*28m（高），建筑體量遠超常規高層廠房，堪稱“超級巨構”，因此，立面設計需重點兼顧與片區內產業建筑風格的整體協調，同時著力塑造儲能建筑的專屬形象。

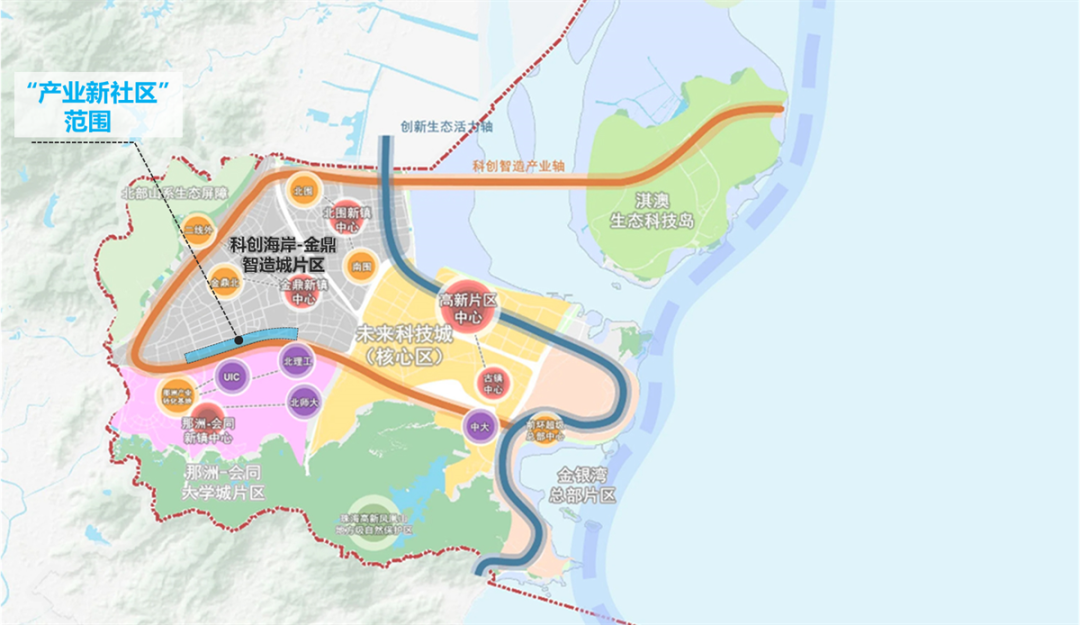

#7 “產業新社區”區位示意圖

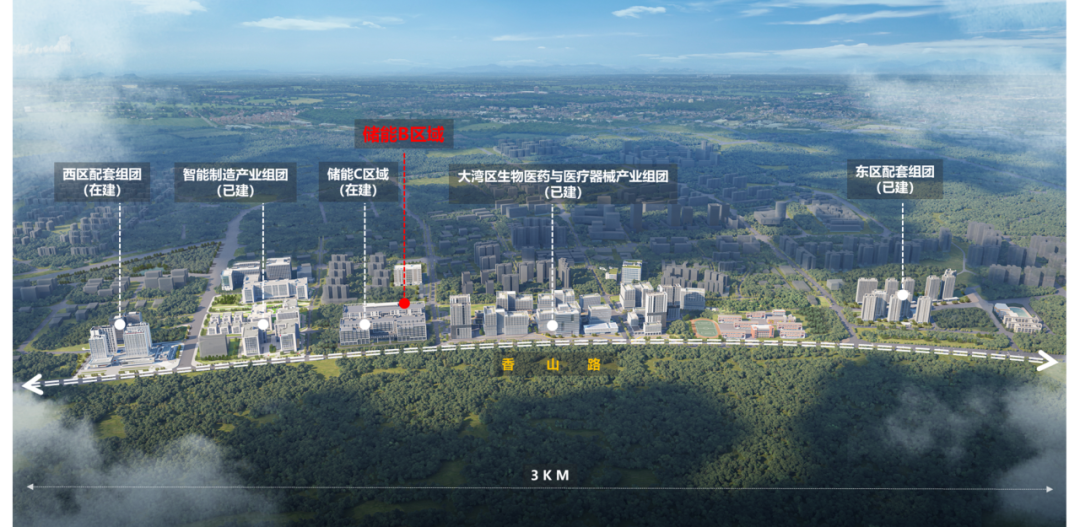

#8 “產業新社區”效果圖
3.2 化整為零，模塊單元
在立面整體效果上，以上下兩段大面進行色彩分割設計，通過白色與深灰色的對比，有效弱化了超大體量的壓迫感，上部的外立面設計提取“儲能艙”概念，采用化整為零的手法對超大體量進行體塊切分，形成4個大型模塊化單元，通過層層劃分，逐級同構的方式，統一比例，形成一個個標準的白色“儲能艙”，外立面結合開窗設計，借助水平和垂直線條，構建出一個個ERC單元式構件，使立面整體層次分明，風格明快，同時充分體現出秩序和韻律，既與城市界面相呼應，又賦予建筑獨特的標識性。
#9 立面模數示意

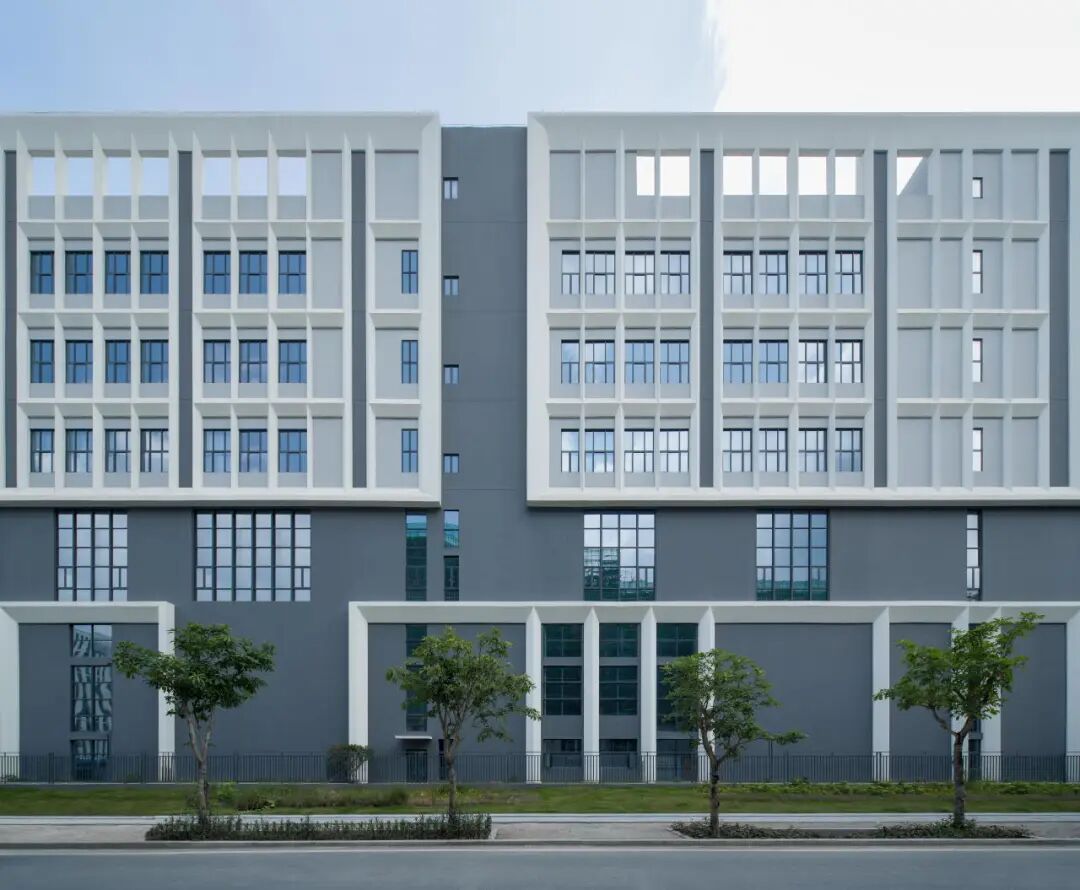

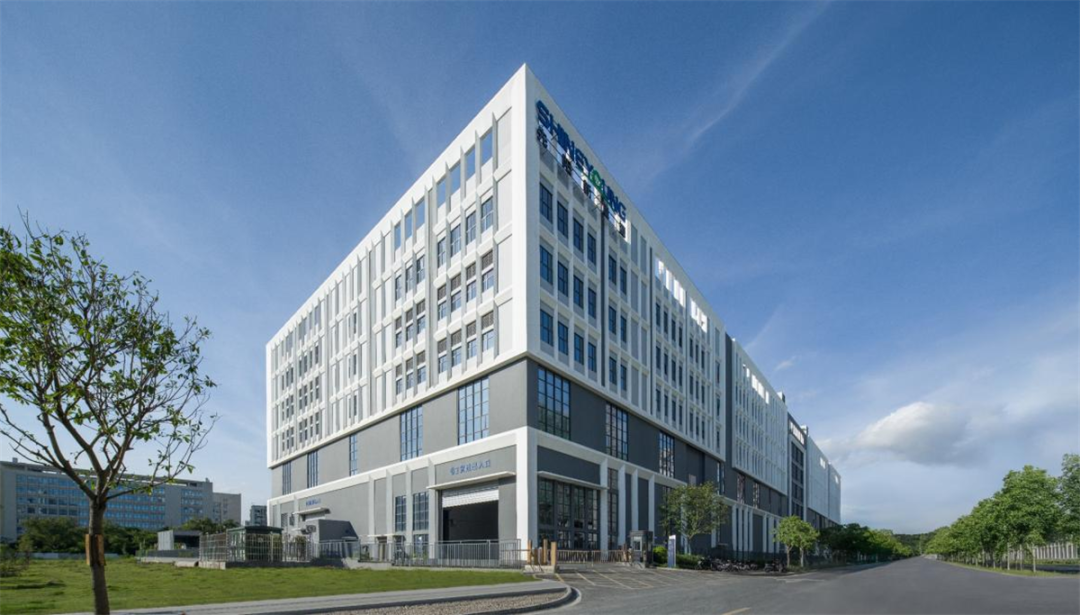

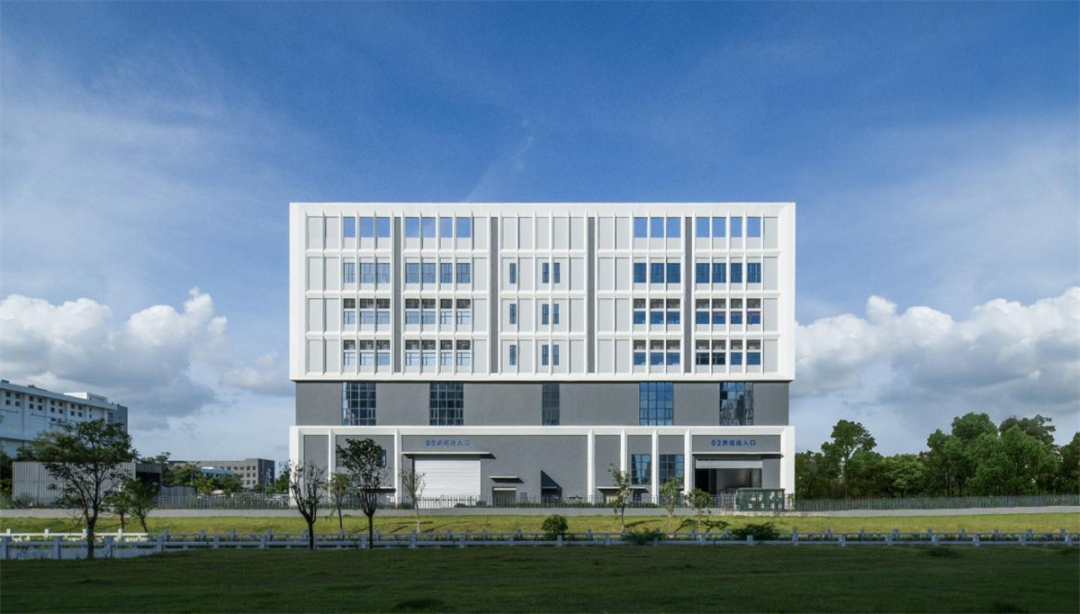

#10 沿街實景圖
#11 西立面圖
#12 局部立面圖
04
低碳策略—“光儲充” 模式引領綠色能源利用
4.1 光儲充規劃
基于本工程的日照條件和負荷特性，采用了“光儲充”的綠電模式。在建筑屋面設置1MWp的低壓并網型BAPV系統，所產生的電能全額自發自用，有效緩解高峰期的電力供需矛盾。
儲能系統采用“兩充兩放”的峰谷套利運行策略，即在谷、平電價期各充電1次，在峰電價放電2次，這一策略不僅提高了項目收益率，還能有效縮短成本回收期。同時，儲能系統也為大容量充電樁提供電能，減少了充電樁運行對園區供配電系統的沖擊。
上述三大系統通過能量管理系統（EMS）統一協調管控，實現高效、安全、靈活的能源綜合利用，達成了技術與經濟的共贏。
05
結語
本項目以儲能產業為紐帶，是將工業上樓模式轉化為城市共生的一次創新實踐 ——工業建筑不再是割裂于城市的生產孤島，而是產業社區中鮮活的 “有機細胞”，它以高效的產業空間激活區域科創動能，不僅為區域儲能產業的發展提供了優質的空間載體，促進區域產城深度融合發展，更為整個城市的產業升級和綠色低碳發展貢獻了重要力量。
項目地點：廣東珠海
設計時間：2023年3月-2023年6月
建成時間：2024年1月
業主單位：珠海高新儲能產業園建設有限公司
設計單位：中國建筑西南設計研究院有限公司
用地面積：27745.13㎡
建筑面積：86095.86㎡
結構形式：框架剪力墻
項目團隊：
中國建筑西南設計研究院有限公司（方案設計、施工圖設計）
· 設計總負責人：王沃
· 設計副總負責人：袁志華
· 項目經理：劉飛
· 建筑專業：何精良、孫林、李澤宇、李超
· 結構專業：況建剛、劉錕宇、肖青、王旭、彭雁平、鄧源
· 給排水專業：李曉玲、黃奕佳、董菲
· 暖通專業：歐海銀
· 電氣專業：周曉輝、王丹
· 智能化專業：徐勝梅、程偉
